電磁多方弁設置内容制御

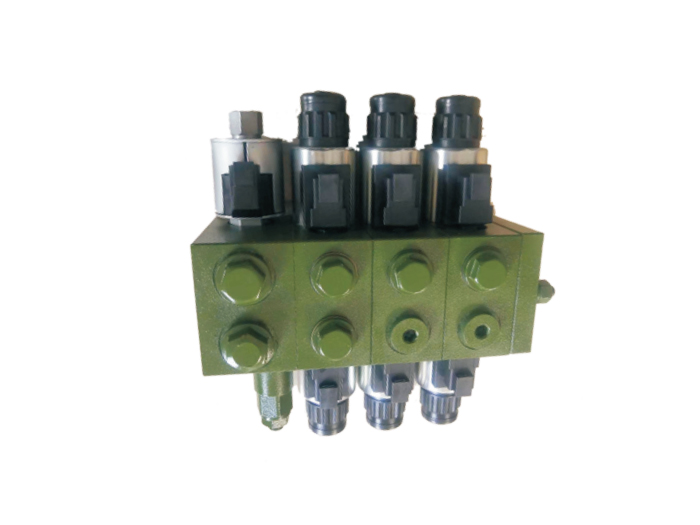

電磁多方弁の取り付け品質は、油圧システムの安定性、応答速度、寿命に直接影響します。以下は、設置中に厳密な管理を必要とする重要な詳細であり、事前準備、設置手順、試運転ポイント、一般的な問題のトラブルシューティングをカバーしています。

I. インストール前の準備

**バルブパラメータを確認してください**

バルブ型式、呼び径、使用圧力（定格圧力／ピーク圧力）、流量がシステムに適合していることをご確認ください。

コイルの焼損を避けるために、ソレノイドバルブの電圧 (AC/DC) と電流が制御システムと一致していることを確認してください。

バルブの機能（中立位置機能、スプール数）が設計要件（O タイプ、Y タイプ、P タイプなど）を満たしていることを確認します。

**配管とオイルをきれいに**

高圧ガスまたは特殊なフラッシング装置を使用して、溶接スラグ、鉄やすり、その他の不純物をパイプから除去します (NAS 1638 クラス 7 以上の清浄度レベルを推奨します)。

新しいオイルは、粒子状物質がバルブコアに詰まるのを防ぐために、ろ過（5〜10μmフィルターエレメント）する必要があります。

**シールを検査してください**

O リングおよびガスケットの材質 (NBR、FKM など) が作動油 (鉱油/水グリコールなど) に適合していることを確認してください。

破れを防ぐため、取り付ける前にシールに少量の作動油を塗布してください。

II.インストール中の重要な詳細

バルブ本体の固定と接続

取り付け面の平面度：漏れやバルブ本体の変形を避けるために、バルブブロックまたはベースプレートの取り付け面の粗さはRa 0.8μm以下、平面度は0.01mm/100mm以下である必要があります。

ボルトの締め付け順序：メーカー指定のトルク値を参考に、対角線に沿って段階的に締め付けてください（例：2～3段階にトルクを大きくする）（締めすぎるとバルブ本体が変形します）。

オイルポートの位置合わせ: 入口と出口がパイプラインと位置合わせされていることを確認します。パイプライン接続を無理に引っ張らないでください。

電磁弁の配線

干渉を減らすためにシールド付きケーブルを使用してください。端子がしっかりと圧着されていることを確認してください。

コイル電圧変動範囲は±10%以内（例：DC24Vシステムの場合21.6～26.4V）としてください。

バルブAss'yがパイロット制御の場合は、パイロット油回路圧力を別途確認する必要があります（通常0.3～0.5MPa）。

オイルドレンポート処理

別のオイル ドレン ポート (該当する場合) はオイル タンクに直接戻る必要があり、パイプラインには背圧がかからないようにする必要があります。そうしないと、バルブコアがリセットできない可能性があります。

サイフォン現象を避けるため、オイルドレンパイプはバルブ本体の取り付け位置よりも低いことが理想です。

Ⅲ．デバッグと検証

無負荷試験

まず、モーターを短時間始動し、オイル ポンプの回転が正しく、システムへの空気の吸入がなくなるかどうかを観察します。

バルブコアを手動で押して（機械式緊急装置が利用可能な場合）、アクチュエータがスムーズに動作するかどうかを確認します。

電源投入テスト

各回路の電源を順番に入れて、ソレノイドバルブが切り替わるときのぱりっとした音を聞いてください (鈍い音は詰まりを示します)。

コイルの温度上昇を測定します。 1 時間の連続運転後の温度上昇が 40℃ 以下になるのは正常です。

負荷テスト

システム圧力を定格値まで徐々に増加させ、すべてのバルブ本体インターフェイスで漏れがないか確認します。

スイッチング応答時間 (通常 ≤0.1s) と再現性を検証します。

IV.よくある問題と解決策

問題 |考えられる原因 |解決策

バルブスプールの方向が切り替わらない |ソレノイドコイル断線・電圧不足 |コイルを交換し、電源の安定性を確認してください

内部漏れが大きい |バルブスプールの摩耗/汚れと詰まり |バルブスプールの分解、清掃、または交換

システムの振動と騒音 |パイプラインの共振/油圧衝撃 |アキュムレータの追加またはダンピングオリフィスの調整

スイッチング遅延 |オイル粘度が高すぎる/パイロット圧力が不十分 |適切なオイルに交換またはパイロット圧力を調整する

V. メンテナンスに関する推奨事項

定期点検：500時間ごとにバルブ本体のボルトトルクとシール状態を点検します。

汚染管理: フィルターエレメントは 2000 時間ごとに交換します。 ISO 4406 18/16/13 レベルでオイルの清浄度を維持します。

スペアパーツの在庫: ダウンタイムを最小限に抑えるために、ソレノイド コイルとシールの備蓄を優先します。

ヒント: 複雑な多方向バルブ (比例バルブ、負荷感応バルブなど) の場合は、パラメータ校正にメーカーの試運転ソフトウェアを使用することをお勧めします。システムの故障が頻繁に起こる場合は、油温の高すぎ(>65℃)や油の酸化によるバルブ性能の低下がないか確認する必要があります。
