電磁多方弁の油入口・戻り口の注意事項

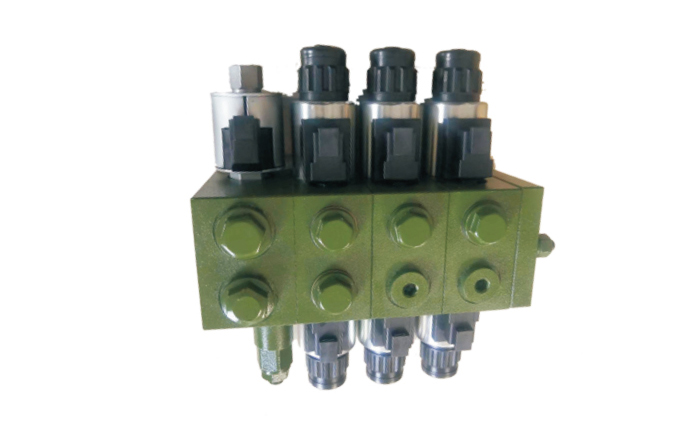

ソレノイド多方向バルブの入口ポートと戻りポートは、油圧システムの重要なインターフェースであり、システムの正常な動作にはそれらの正しい取り付けと使用が不可欠です。電磁多方弁の入口ポートと戻りポートに関する注意事項を以下に示します。

1. 注入口に関する注意事項

**圧力のマッチング:** 過剰な圧力によるバルブの損傷や漏れを避けるために、入口圧力がソレノイド多方向バルブの定格動作圧力範囲内であることを確認してください。

**オイルの清浄度:** 注入口に接続された作動油は清浄で、不純物が含まれていない必要があります。粒子状物質がバルブ本体に侵入してバルブコアの詰まりや摩耗を引き起こすのを防ぐために、入口パイプラインにフィルターを取り付けることをお勧めします。

**オイル粘度:** 作動油の粘度は、ソレノイドマルチウェイバルブの要件を満たす必要があります。粘度が高すぎたり低すぎたりすると、バルブの通常の動作に影響します。

**接続のシール:** 注入口接続は十分にシールされている必要があります。漏れを防ぐために適切なシール (O リングやガスケットなど) を使用してください。

**パイプラインのレイアウト:** 圧力損失と振動を低減し、過度に長いパイプラインや曲がったパイプラインによるシステム効率の低下を避けるために、入口パイプラインはできるだけ短く真っ直ぐである必要があります。

2. 返却口の注意事項

**背圧制御:** 戻りポートの背圧はできる限り低くする必要があり、一般に電磁多方弁の許容値を超えないようにしてください。過剰な背圧は、バルブの正常なスイッチングとシステムの安定性に影響を与えます。

**戻りオイルラインに障害物がない:** 油圧オイルがタンクにスムーズに戻るように、戻りオイルラインは障害物がない状態に保ち、詰まりや過度の曲がりを避けてください。

**油温管理:** 過度の熱による作動油の劣化やバルブシールの劣化を防ぐため、戻りポートの油温は適切な範囲内に管理する必要があります。

**タンクの設計:** 戻りポートはタンクの適切な位置に接続して、戻りオイルがタンク表面に直接影響し、気泡や異音の原因となるのを防ぐ必要があります。

**漏れの処理:** 戻りポートの接続は漏れを防ぐためにしっかりと密閉する必要があります。漏れが検出された場合は、シールを検査し、直ちに交換する必要があります。

**3.一般的な注意事項:**
**明確なマーキング:** システムの誤動作を引き起こす可能性のある逆接続を避けるために、入口ポートと戻りポートに明確なマークを付ける必要があります。

**定期検査:** 入口ポートと戻りポートの接続を定期的にチェックして、接続の緩み、漏れ、損傷がないことを確認してください。

**システムの互換性:** サイズの不一致による不十分な流量や圧力損失を避けるために、入口ポートと戻りポートの寸法はシステム配管と一致する必要があります。

** 取り付け方向: 一部のソレノイド多方向バルブには、入口ポートと戻りポートに特定の取り付け要件があります。取り付けは取扱説明書に従って正しく行ってください。

4. トラブルシューティング

注入口の問題: システム圧力が不十分であるか、バルブが故障している場合は、注入口の詰まり、フィルターの詰まり、または不十分な注入口圧力が原因である可能性があります。

リターンポートの問題: システムの背圧が高すぎるか、リターンフローが不十分な場合は、リターンラインの詰まり、リターンポートの接続が不適切であるか、タンクの設計が不適切であることが考えられます。

概要

ソレノイド多方向バルブの入口ポートと戻りポートは、油圧システムの重要なインターフェースです。正しく取り付けて使用することは、システムのパフォーマンスと信頼性に直接影響します。圧力のマッチング、オイルの清浄度、シール、配管のレイアウトに注意を払うことで、システムの故障を効果的に回避し、電磁多方弁の長期安定した動作を確保できます。
