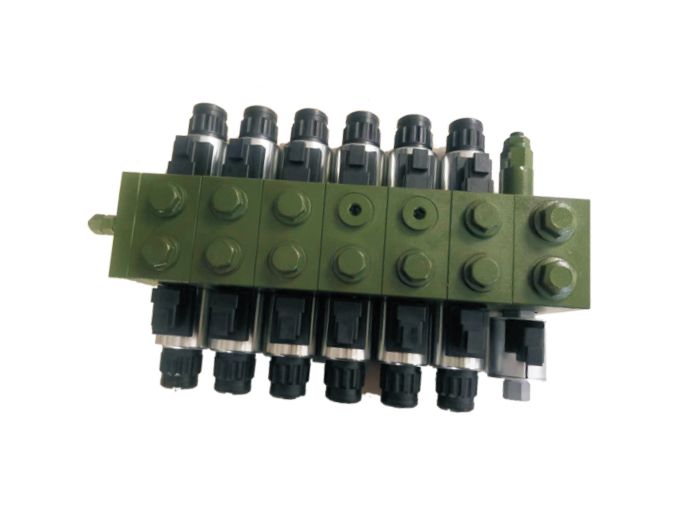

電磁多方弁の材料要件は何ですか?

電磁多方弁の材質の選択は、耐圧性、耐摩耗性、耐食性、耐用年数に直接影響します。動作圧力、媒体の特性、環境条件などの要素を総合的に考慮する必要があります。

以下は主要な材料選択要件と一般的なアプリケーション ソリューションです。

I. コアコンポーネントの材料要件

1. 弁体の材質

材料の種類 |特徴 |該当するシナリオ

ダクタイル鋳鉄(QT500-7) |高強度（引張強度≧500MPa）、優れた振動減衰性、低コスト |中低圧系（35MPa以下）、エンジニアリング機械

鍛造スチール (42CrMo) |超高強度 (引張強度 ≥1000MPa)、耐疲労性、熱処理および焼き戻し |高圧システム（42MPa）、冶金装置

アルミニウム合金 (6061-T6) |軽量 (密度 2.7g/cm3)、耐食性がありますが、耐圧性が低い (≤21MPa) |航空、モバイル機器

ステンレス鋼(316L) |酸、アルカリ、海水の腐食に強いが高価。化学産業、オフショアプラットフォーム

特別な扱い:

内壁仕上げ：Ra≦0.4μmで流動抵抗を低減。

コーティング強化: バルブ本体のキャビティは、粒子浸食に耐性のある WC-Co コーティング (硬度 HV1200 ) でコーティングされています。

2. バルブコアとスリーブ

素材の組み合わせ |利点 |技術的パラメータ

20CrMnTi浸炭焼入れ硬質クロムメッキ |表面硬度HRC60～62、耐摩耗性 |めっき厚さ ≥0.03mm、寿命 ≥100 万回

ステンレス鋼 (440C) PTFE コーティング |耐食性と低摩擦係数（μ≦0.05） |水-グリコール媒体に最適

セラミック(Al₂O₃/ZrO₂) |超耐摩耗性、耐粘着性、しかし脆い |高圧 (≥60MPa) の過酷な作業条件に使用されます。

精密なフィット感:

バルブコアとバルブオリフィスのギャップ制御:

一般バルブ：0.01～0.03mm

高精度バルブ: ≤0.005mm (温度管理されたアセンブリが必要)

3. シール

素材 |温度範囲 |メディアの抵抗 |寿命

ニトリルゴム(NBR) | -30℃～100℃ 鉱物油、水油エマルジョン：50万サイクル

フッ素ゴム(FKM)：-20℃～200℃、酸・アルカリ、合成エステル油：100万サイクル

ポリウレタン (PU): -40℃~80℃、耐摩耗性は高いが、耐加水分解性はない: 300,000 サイクル

PTFE金属骨格：-100℃～260℃、全作動油、高腐食性媒体：200万サイクル

II.作業条件に基づく材料選択戦略

1. 高圧、過酷な作業環境（トンネル掘削機など）

バルブ本体：42CrMo鍛造鋼（HB280～320焼入れ焼戻し品）

バルブコア: 20CrMnTi 浸炭焼入れ、レーザークラッドステライト合金

シール: FKM PTFE 複合シール

2. 3. 腐食性環境 (例: 化学装置)

バルブ本体: 316L ステンレス鋼 (不動態化)

バルブコア: 17-4PH 析出硬化型ステンレス鋼

封止：PTFE完全封止構造

4. 低温環境（地上機械など）

バルブボディ：QT400-18L（低温ダクタイル鋳鉄、-60℃衝撃エネルギー≧12J）

シール: シリコーンゴム (MVQ) または水素化ニトリルブタジエンゴム (HNBR)

5. 食品・医薬品機器

バルブ本体：304ステンレス鋼（電解研磨Ra≦0.2μm）

シーリング: FDA 認定 EPDM ゴム

Ⅲ．特殊機能材料の応用

静電気防止要件:

カーボンファイバーを添加したバルブコア（体積抵抗率≤10⁶Ω・cm）により、火花による塵埃への引火を防止します。

軽量化設計:

鋼と同等の強度を持ちながら40％軽量化されたチタン合金（TC4）バルブボディ。

超長寿命:

バルブコアには、摩擦係数が 0.02 未満のダイヤモンド ライク カーボン (DLC) コーティングが使用されています。

IV.よくある材料の故障とその対策

故障モード |原因 |解決策

バルブコアのスコアリング |隙間に硬質粒子が侵入 | WC-Co コーティングされたバルブ スリーブ オンライン フィルターに交換します

シールの膨れ |油と材料の不適合 | FKMまたはPTFE材質への置き換え

バルブ本体の亀裂 |鋳造欠陥または圧力衝撃 |鍛造鋼製バルブボディを使用し、有限要素応力最適化設計を採用

V. 今後のマテリアルトレンド

スマートな素材: 形状記憶合金バルブコア、温度適応型流量調整。

ナノ複合材料: グラフェン強化バルブ本体、強度が 50% 増加。

3D プリンティング: トポロジーに最適化された構造勾配材料 (銅と鋼の複合冷却チャネルなど)。

選定推奨：コスト（バルブ本体コストの30％～50％を占める材料費）、使用条件、メンテナンス周期などを総合的に判断してください。 ISO 4400/DIN 24340 に認証されている材料オプションを優先します。
